Ovo je jedan od najpodcijenjenijih rizika uizrada konstrukcijskog čelika. Mnogi inozemni kupci još uvijek dobavljačima šalju samo 2D PDF crteže, osnovne AutoCAD-ove izglede ili opće planove uređenja, pod pretpostavkom da tvornica može jednostavno "slijediti crteže" i pokrenuti proizvodnju.
Ali u projektima modernih čeličnih konstrukcija, posebno složenih industrijskih zgrada, oslanjanje samo na 2D crteže iznimno je riskantno. Jer čelične konstrukcije više nisu jednostavne građevine. Uključuju tisuće komponenti, složene veze, uske tolerancije ugradnje i multidisciplinarnu koordinaciju. Bez odgovarajućeg BIM modeliranja i detalja, mali problemi s crtežima mogu brzo postati veliki problemi u izgradnji.
📍 Duboko-uronite u to kako se te tisuće komponenti uklapaju u naš sveobuhvatni vodič:[Anatomija pre-konstruirane metalne zgrade (PEB)].
Problem s tradicionalnim 2D crtežima
2D PDF crteži prikazuju samo ograničene informacije. Često ne mogu u potpunosti otkriti prostorne sukobe, smetnje vijaka, sukobe spojeva, instalacijske razmake ili sukobe cijevi i opreme.
Na papiru sve može izgledati točno. Ali u stvarnom 3D prostoru, greda se može fizički sudariti sa stupom, vijke može postati nemoguće ugraditi ili spojna ploča može ometati sustav cjevovoda.
Ova prostorna proturječja nazivaju se "sukobi" i jedan su od najvećih uzroka kašnjenja gradilišta, ponovne-fabrikacije, zastoja dizalice, modifikacija instalacije i prekoračenja proračuna.
Zašto su sukobi tako skupi
U inozemnim projektima, proizvodnja se obično odvija tisućama milja daleko od mjesta postavljanja. Nakon što se čelične komponente isporuče, ispravljanje pogrešaka postaje iznimno teško. Zavarivanje na gradilištu se povećava, tehničke revizije usporavaju izgradnju, a troškovi rada brzo rastu.
Jedan previđeni sukob može pokrenuti kaskadu problema s web-mjestom:
| Problem | Proizlaziti |
| Neusklađene rupe | Bušenje gradilišta |
| Interferencija zraka | Ponovno{0}}rezanje |
| Konflikt veze |
Privremene izmjene |
| Pogrešni razmaci |
Kašnjenja instalacije |
| Nedostaju tolerancije |
Strukturna prilagodba |
Trošak popravljanja čelika na-licu mjesta često je višestruko veći od ispravljanja problema tijekom izrade detalja.
Najveća pogreška koju kupci čine
Neki kupci pretpostavljaju: "Ako su crteži odobreni, proizvodnja je sigurna." Ali odobrenje 2D crteža ne jamči mogućnost izgradnje.
Tvornica koja prati samo PDF-ove bez BIM koordinacije može jednostavno rezati čelik, bušiti rupe i zavarivati sklopove bez otkrivanja skrivenih sukoba instalacije. To znači da se pravi problemi otkrivaju tek kada konstrukcija stigne na gradilište. U tom trenutku dizalice čekaju, timovi za montažu kasne, planovi projekta su pod pritiskom, a svaki sat postaje skup.
Zašto su BIM i Tekla važni

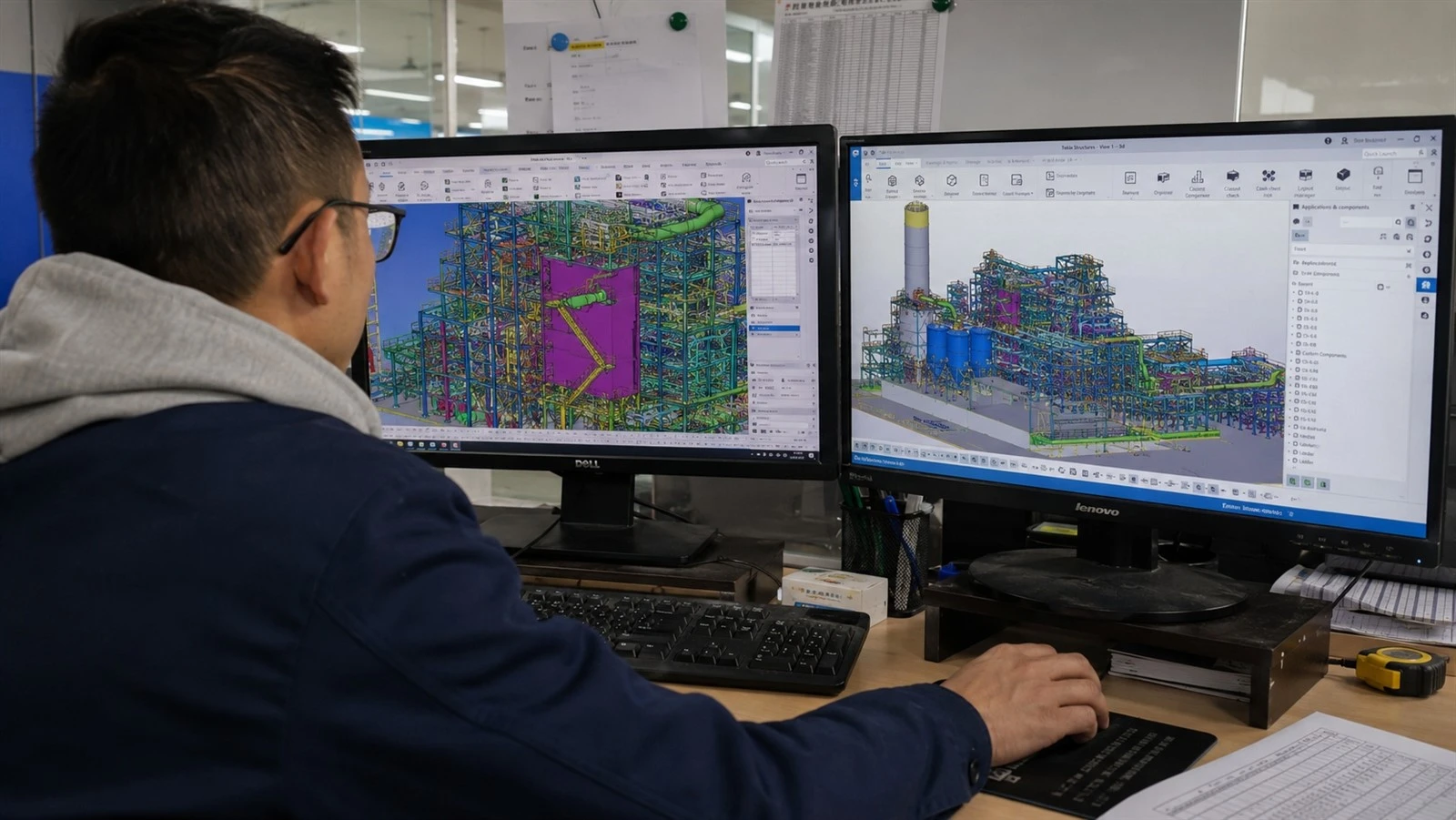

Profesionalni proizvođači čelika više se ne oslanjaju samo na 2D crteže. Oni koriste BIM (Building Information Modeling), Tekla Structures i 3D sustave detalja za izradu kompletnog digitalnog modela prije početka izrade. To inženjerima omogućuje vizualizaciju cijele strukture u stvarnom 3D prostoru.
Što BIM zapravo sprječava
Ispravan BIM model može identificirati strukturalne kvarove prije rezanja čelika:
- Sukobi grede-na-stup:Identificira gdje članovi fizički ometaju jedni druge.
- Problemi s ugradnjom vijaka:Označava nedovoljan razmak ključa, sukobe vijaka i nemoguće redoslijede sklapanja.
- Smetnje cijevi i opreme:Osobito važno u elektranama, industrijskim objektima i petrokemijskim projektima.
- Pogreške veze:Uočava neusklađene ploče, netočne lokacije rupa i probleme s uskim pristupom zavarivanju.
- Rizici redoslijeda instalacije:BIM pomaže simulirati redoslijed montaže, pristup dizalici i izvedivost montaže prije nego što čelik uđe u proizvodnju.
📍 Problemi s pristupom zavarivanju mogu dovesti do katastrofalnih unutarnjih oštećenja na teškim pločama. Pročitajte naš vodič dalje[Skriveni rizik kod teških konstrukcijskih čeličnih ploča i Z{0}}ispitivanje smjera].
Zašto se Tekla naširoko koristi u strukturnom čeliku
Tekla Structures postala je jedan od globalnih standarda za izradu čeličnih detalja jer pruža precizno 3D modeliranje, otkrivanje sudara, CNC proizvodne podatke, automatsko generiranje sastavnice i koordinaciju instalacije. Za složene projekte, integracija Tekle dramatično smanjuje rizik izrade. Jamči da su precizni geometrijski zahtjevi-poput stvarnih strukturnih preklapanja Z-podrožnica preko nosača-potvrđeni digitalno.
Skriveni trošak "jeftine proizvodnje"
Neki jeftini-dobavljači izbjegavaju BIM jer zahtijeva vješte inženjere, softver je skup, a detaljima je potrebno više vremena. Umjesto toga, oni uvelike ovise o ručnom tumačenju PDF-ova.
To može u početku smanjiti troškove ponude, ali kasnije često stvara pogreške u izradi, probleme s instalacijom, odgođenu isporuku projekta i skupe izmjene na gradilištu. U stvarnosti, jeftini detalji često postaju vrlo skupe konstrukcije.
Zašto projekti u inozemstvu još više trebaju BIM
Međunarodni projekti čeličnih konstrukcija suočavaju se s dodatnom složenošću:
- Duga vremena dostave
- Ograničena fleksibilnost stranice
- Različiti inženjerski standardi
- Komunikacija na daljinu
- Gusti rasporedi
Za razliku od lokalnih projekata, inozemni projekti ne mogu lako "popraviti stvari kasnije". Zato je napredna koordinacija prije izrade kritična.
Rješenje: radite s proizvođačima-sposobnima za BIM
Profesionalni kupci trebaju odabrati proizvođače koji pružaju Tekla detalje, BIM koordinaciju, 3D otkrivanje sukoba, CNC-integriranu izradu i optimizaciju crteža prije početka proizvodnje. Kao iskusan međunarodni trgovački trgovac koji upravlja naprednim centrom za obradu, integriramo Teklu u naš radni tijek pred{3}}izrade kako bismo jamčili komponente-spremne na gradilište.
Pitanja koja bi kupci trebali postaviti dobavljačima
Prije naručivanja pitajte:
- Koristite li Tekla Structures?
- Možete li ponuditi BIM model?
- Kako provodite otkrivanje sukoba?
- Generirate li CNC podatke izravno iz modela?
- Može li se redoslijed instalacije pregledati u 3D?
Ova pitanja brzo otkrivaju istinsku inženjersku sposobnost dobavljača.
Final Takeaway
U modernim projektima konstrukcijskog čelika proizvodnja više nije samo proizvodnja; to je digitalni inženjering. Dobavljač koji samo čita PDF-ove može proizvoditi čelik točno onako kako je nacrtano-a istovremeno proizvoditi komponente koje se ne mogu učinkovito ugraditi.
Profesionalni proizvođači koriste BIM i Teklu za prepoznavanje problema prije nego što čelik stigne na gradilište. Jer u inozemnim projektima čelika otkrivanje sukoba u računalu ne košta gotovo ništa, ali otkrivanje na-licu mjesta može stajati tisuće dolara po satu.
📍Pogreške u 2D crtanju samo su jedan od načina na koji projekti gube novac. Provjerite svoju cjelokupnu strategiju nabave u odnosu na našu[10 pogrešaka pri nabavi konstrukcijskog čelika koje koštaju tisuće].
